PCI-2高性能、低噪聲聲發射研發工具
時間:2016-12-27 10:15

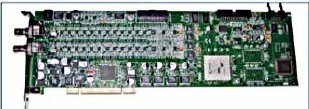

PCI-2高性能、低噪聲聲發射研發工具PCI-2是PAC公司最新研制的適用于大學等高端聲發射研究的高性能/低價位聲發射采集卡(系統)。該系統具有18位A/D, 1 KHz-3MHz頻率范圍。PCI-2具有獨特的波形流數據存儲功能，可將聲發射波形以每秒10兆采樣點的速率連續不斷地存入硬盤。
● 低噪音、低價格、內置波形及HI丁處理器的2個聲發射通道集成在一塊標準的32位的PCI板卡上;
● 內置的18位A/D轉換器和處理器更適合用于低幅度、低門檻值的設置;
● 輸入電壓范圍:10伏;
● 1 KHz-3MHz帶寬;
● 4個高通、6個低通濾波器，通過軟件控制可選擇濾波范圍;
● 40MHz, 18位A/D轉換器可對采樣進行實時分析且具有更高的信號處理精度;
● 每個通道上聲發射特性實時處理FPGA硬件進行高速信號處理;
● PCI總線和DMA技術進行數據傳輸、存儲;
● PCI-2上裝有8個外參數通道;
● 并行多個FPGA處理器和ASIC Ic芯片，可提供非常高的性能和更低的成本;
● 數字信號處理器可以達到高精度和可信度的要求;
● 該系統除了具有全部的聲發射功能外，還可以作為通用的數字信號處理卡和高性能的研 發工具;
●可提供Labview/C++驅動開發程序。

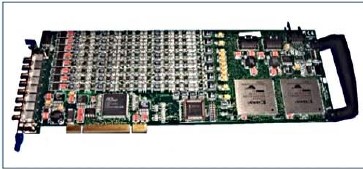

SAMOS(PCI-8)適用于工程檢測的高集成、通用型系統
SAMOS系統是PAC公司第三代全數字化系統，其核心是并行處理PCI總線的聲發射功能卡PCI- 8卡。在一塊板卡上具有8個通道的實時聲發射特征提取、波形采集及處理的能力。是PAC公司 目前集成化最高、價格最低的系統，更適用壓力容器、起重設施、游樂設施、橋梁、變壓器等 工程檢測應用。
SAMOS系統的主要特性:
● 每一塊PCI-8卡具有8個聲發射通道;
● 可提供Labview/C++驅動開發程序。
● 16位A/D精度，3MHz采樣率;
● 1 KHz-400KHz的帶寬:
● 2個外參數通道
● 每通道4個高通。4個低通模擬濾波器，可通過軟件進行控制來組成13個率波段;
